Opis produktów
Specyfikacje produktu
| Standardy | EN 10217-7 |
| Gatunki stali | X2CrNi18-9 X2CrNi19-11 X2CrNiN18-10 X5CrNi18-10 X6CrNITI18-10 X6CrNiNb18-10 X2CrNiMo17-12-2 X5CrNiMo17-12-2 X6CrNiMoTi17-12-2 X2 CrNiMo17-12-3 X2CrNiMoN17-13-3 X3CrNiMo17-13-3 X2CrNiMo18-14-3 X2CrNiMoN17-13-5 X2CrNiMo18-15-4 X1NiCrMoCu31-27-4 X1NiCrMoCu25-20-5 itp. |
| Równoważne standardy | ASTM A312/A269, ASTM A778, JIS G3459 itp. |
| Średnica zewnętrzna (OD) | 6mm –108mm |
| Grubość ścianki (WT) | 0,5 mm – 3 mm |
| Długość | Dostosowane |
| Obróbka powierzchniowa | Marynowane, wyżarzane na połysk, polerowane lub według specyfikacji |
| Proces produkcyjny | Spawanie TIG/laserowe/ciągnione na zimno/walcowane na zimno |
| Stan | Wyżarzone |

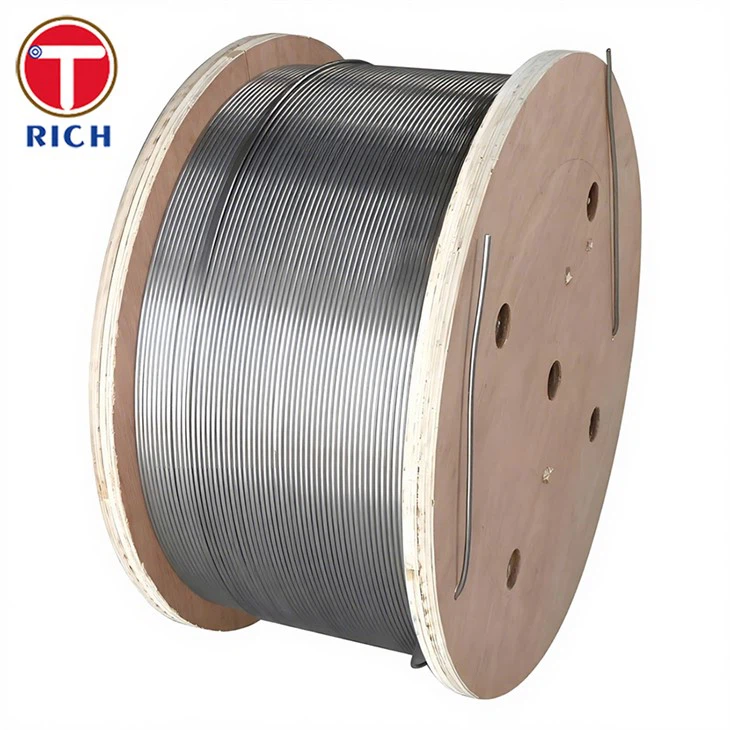

Wężownice rurowe TORICH ze stali nierdzewnej są produkowane z materiałów takich jak stal nierdzewna 304 i 316, zapewniając doskonałą odporność na korozję w obecności kondensatu, wody lodowej i różnych mediów korozyjnych powszechnie występujących w systemach HVAC.
Dostarczane w formie zwojów, rury te zmniejszają liczbę połączeń rurowych o ponad 80%. Wyprodukowane przy użyciu technologii spawania laserowego i zweryfikowane za pomocą standardowych testów hydrostatycznych i prądów wirowych zgodnie z normą EN 10217-7, cewki wykazują zerowy wyciek przy znamionowych ciśnieniach roboczych, zapobiegając w ten sposób wyciekom płynu i problemom związanym ze stratą ciśnienia w systemach HVAC.
Usługi niestandardowe
- Możemy wytwarzać produkty o specjalnych średnicach zewnętrznych (takich jak-niestandardowe rozmiary, takie jak Φ16, Φ20 i Φ30 mm) oraz o niestandardowych kombinacjach-grubości ścian w oparciu o rysunki projektowe, aby spełnić określone wymagania dotyczące ciśnienia w systemie.
- Oferujemy różne metody obróbki powierzchni, w tym polerowanie mechaniczne (180#, 240#, 320#, 400# i 600#), elektropolerowanie (EP), wyżarzanie jasne oraz trawienie i pasywację.
- Obsługujemy procesy gięcia, takie jak gięcie 2D i 3D, gięcie o stałym-promieniu i gięcie pod wieloma-kątami.
Skład chemiczny
| Element | C, maks. | Si, maks. | Mn, maks. | P., maks. | S, maks. | Kr | Ni | Pon | N, maks. |
|---|---|---|---|---|---|---|---|---|---|
| 1.4301 / 304 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | 17.0–19.5 | 8.0–10.5 | - | 0.10 |
| 1.4307 / 304L | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 17.5–19.5 | 8.0–10.0 | - | 0.10 |
| 1.4401 / 316 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | 16.5–18.5 | 10.0–13.0 | 2.0–2.5 | 0.10 |
| 1.4404 / 316L | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 16.5–18.5 | 10.0–13.0 | 2.0–2.5 | 0.10 |
Właściwości mechaniczne
| Nieruchomość | Rp0,2 min. (MPa) | Rp1,0 min. (MPa) | Rm (MPa) | Wydłużenie wzdłużne min. |
|---|---|---|---|---|
| 1.4301 / 304 | 195 | 230 | 500–700 | 40% |
| 1.4307 / 304L | 180 | 215 | 470–670 | 40% |
| 1.4404 / 316L | 190 | 225 | 490–690 | 40% |
| 1.4401 / 316 | 205 | 240 | 510–710 | 40% |
Możliwe alternatywne stopnie
- Jeżeli budżet jest ograniczony, a woda w instalacji została poddana rygorystycznej obróbce (np. dodaniu inhibitorów korozji w zamkniętych instalacjach wody lodowej), można rozważyć zastosowanie stali 1.4003 (ferrytyczna stal nierdzewna 409L/3Cr12); jednakże jego odporność na korozję jest niższa, co czyni go nieodpowiednim dla środowisk o wysokiej zawartości chlorków.
- W przypadku zastosowań związanych z mediami o niskiej korozyjności,-takimi jak kanały wentylacyjne i odpylające lub kanały kablowe, opcjonalną opcją jest ferrytyczna stal nierdzewna 1.4016 (430), chociaż ma ona gorszą spawalność i niższą wytrzymałość w porównaniu z austenityczną stalą nierdzewną.
- For high-temperature hot water systems (>80 stopni) lub przewody parowe, można rozważyć stal 1.4571 (316Ti), ponieważ nadaje się ona do długotrwałej-pracy w temperaturach do 400 stopni.
Obszary zastosowań
- Cyrkulacja schłodzonej-wody
- Cyrkulacja gorącej-wody
- Rurociągi wodne-skraplacza
- Cyrkulacja wody-glikolowej
- Linie wody chłodzącej-
- Ogrzewanie-linii wodnych
Produkty Pokaż
Sprzęt testujący
Wyposażenie fabryczne
Sprzęt do marynowania
Sprzęt do polerowania
Sprzęt do ciągnienia na zimno
Pakiet produktów
Często zadawane pytania
P: Czy wytrzymałość spoiny spawanych rur stalowych jest niezawodna?
Odpowiedź: Jest całkowicie niezawodny. Norma EN 10217-7 wymaga, aby strefa spawania została poddana obróbce roztworem w celu wyeliminowania szczątkowych naprężeń spawalniczych i zmian mikrostrukturalnych w-strefie wpływu ciepła. Nasze produkty osiągają współczynnik spoiny 1,0 (co oznacza, że wytrzymałość spoiny jest równa wytrzymałości metalu nieszlachetnego), a każda spoina jest weryfikowana za pomocą 100% testów prądów wirowych lub testów hydrostatycznych, aby upewnić się, że nie ma ryzyka wycieku.
P: Jaki jest zakres temperatur roboczych systemu rurociągów?
Odp.: Zakres temperatury roboczej zwijanych rur ze stali nierdzewnej austenitycznej 304L/316L wynosi od -196 stopni do +400 stopni. W zastosowaniach HVAC systemy wody lodowej (do około{5}} stopnia z roztworami glikolu), standardowe systemy ciepłej i zimnej wody (5–95 stopni) oraz wysokotemperaturowe systemy ciepłej wody (95–150 stopni) mieszczą się w bezpiecznym zakresie roboczym.
P: Czy 316L jest lepszy od 304L w przypadku systemów wody lodowej?
O: Nie koniecznie. Ze względu na zawartość molibdenu, 316L zapewnia lepszą odporność na miejscową korozję powodowaną przez jony chlorkowe. Jeśli jednak jakość wody i warunki środowiskowe są łagodne, 304L może spełnić wymagania operacyjne niższym kosztem.
